PJBH 33,0

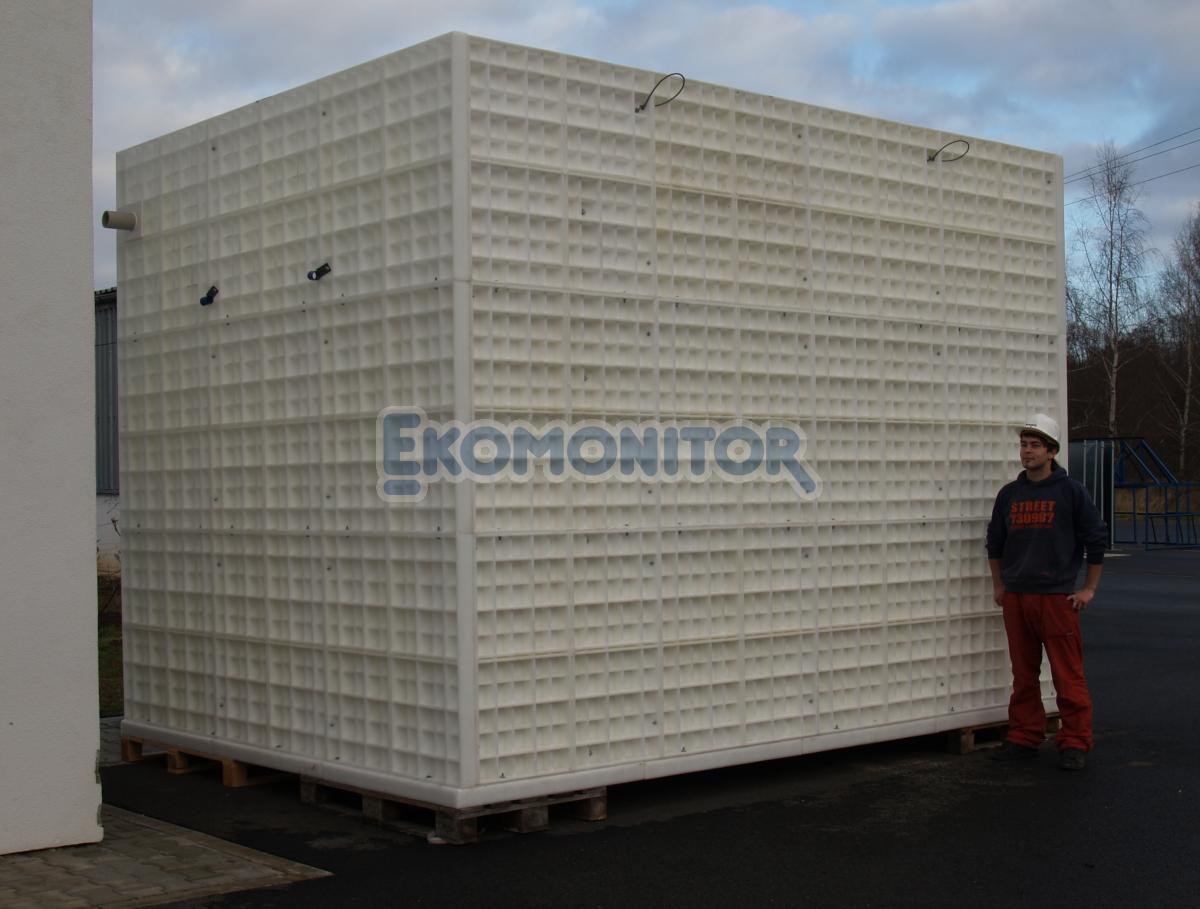

Plastová jímka bezodtoková je hranatá, vyrobená z polypropylenu, určená pro zachycení a akumulaci odpadní vody z objektů, jako jsou například chalupy, chaty a v menší míře rodinné domky.

Parametr Jednotka Hodnota
Délka A mm 4 160
Šířka B mm 2 000
Výška H1 mm 3 160
Výška H2 mm 2 840
Výška H3 mm 300
DN  mm 160
Hmotnost kg 1 650
Užitý objem m3 33
Teoretický objem m3 36
Způsob osazení do země   OB, SV

Poznámky:

Hmotnosti jsou vypočítány pro jímky ze stěnových prvků a pro způsob osazení k obetonování event. obezdění.

Funkce, výpočet velikosti, použití plastových jímek |Materiál jímek |Instalace jímky |Pokyny pro provoz





 Jímky hranaté  užitný objem v (m3)  Jímky kruhové  užitný objem v (m3)
Plastová jímka PJBH 4,65  4,65 Plastová jímka PJBK 2,5  2,5
Plastová jímka PJBH 6,97  6,97 Plastová jímka PJBK 4,5  4,5
Plastová jímka PJBH 10,5  10,5 Plastová jímka PJBK 6  6
Plastová jímka PJBH 14,2  14,2 Plastová jímka PJBK 7,4  7,4
Plastová jímka PJBH 17,6  17,6 Plastová jímka PJBK 9,4  9,4
Plastová jímka PJBH 23,5  23,5 Plastová jímka PJBK 13  13
Plastová jímka PJBH 28,2
 28,2 Plastová jímka PBJK 15,2  15,2
Plastová jímka PJBH 34,5
 34,5
Plastová jímka PJBH 42,5  42,5
Plastová jímka PJBH 33,0  33
